Dixell IC121CX iChill

Dixell IC121CX iChill z řady regulátorů Dixell IC100 iChill je odpovědí na požadavky řízení jednookruhových chillerů a tepelných čerpadel v reálných podmínkách. Umožňuje řízení až dvou kompresorů s regulací výkonových stupňů. Je ideální pro řízení systémů typu vzduch/vzduch, vzduch/voda, voda/voda, různých kompresorových vysoušečů a dalších podobných.

Funkce a vlastnosti řady Dixell IC121CX iChill:

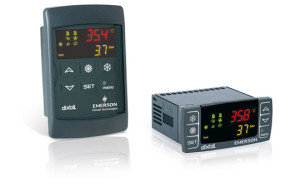

Dixell IC121CX s klávesnicí VICX610

Dixell IC121CX s klávesnicí VICX610

  • Nucené, kombinované odmražování
  • Řízení jednoho nebo dvou kompresorů
  • Vysoká energetická efektivita
  • Možnost připojení SSR na výstup regulátoru
  • Funkce snižování zátěže
  • Správa alarmů, interní data logger (až 50 alarmů)
  • Analogový výstup pro ventilátory kondenzátoru
  • NTC, 4..20 mA a 0..5 V analogový vstup
  • RTC (Real Time Clock)
  • TTL výstup pro rychlé a snadné programování
  • Možnost konverze TTL na RS485 a připojení k monitorovacím systémům Xweb
  • Výstup pro vzdálenou klávesnici

Regulátory Dixell IC121CX iChill jsou určeny pro řízení jednookruhových chillerů, tepelných čerpadel a podobných chladírenských okruhů, které obsahují jeden kompresor. Kromě ovládání kompresorů umožňují řídit čtyřcestný ventil, zpracovávat teplotní signály a signály z tlakových ochran, průtokoměrů, ovládat solenoidové ventily, řídit otáčky ventilátorů, spouštět čerpadla vody, topné spirály a další komponenty používané pro tyto systémy. Typický příklad zapojení, včetně řízených komponent je na následujícím obrázku.

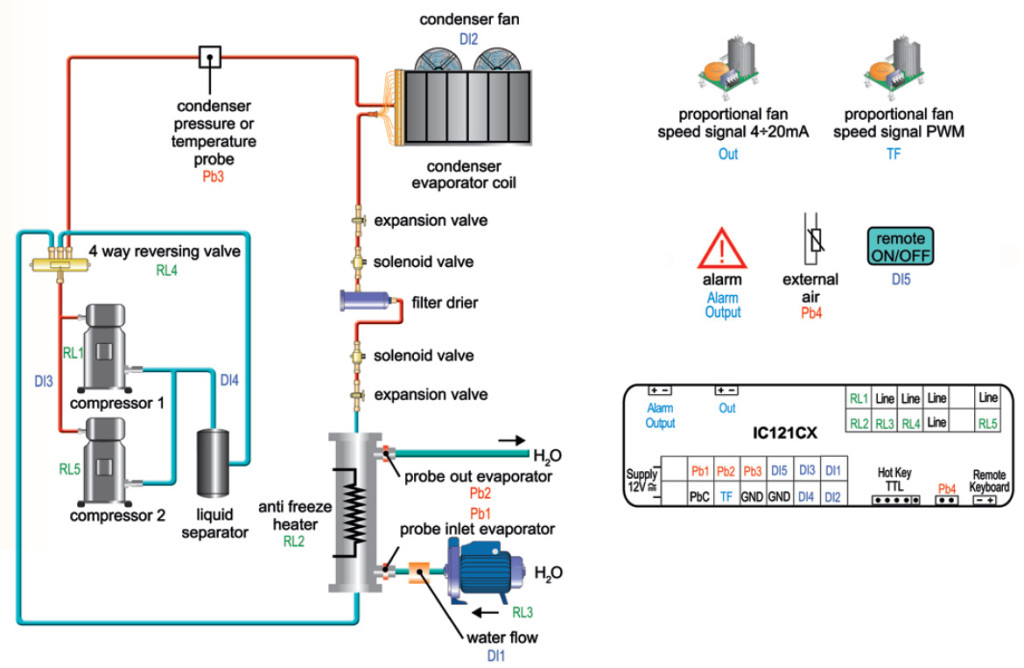

Příklad použití Dixell IC121CX

Příklad použití Dixell IC121CX



TECHNICKÉ PARAMETRY Dixell IC121CX

Napájení 12, 24 Vss/Vstř ±10 %, 50/60 Hz
Spotřeba max. 5 VA
Přesnost při 25 °C ± 0,5 °C ± 1 číslice
Vstupy 4x PTC/NTC termistor(-50/40 až 150/110°C) nebo
3x PTC/NTC termistor(-50/40 až 150/110°C)+ 4…20mA nebo
3x PTC/NTC termistor(-50/40 až 150/110°C)+ 0…5V
5x nastavitelný digitální vstup
Výstupy 4x spínací relé 8(3) A / 250 V
1x spínací relé 8(3) A / 250 V (volitelně)
1x výstup s otevřeným kolektorem 12Vss 40mA
1x výstupní signál PWM nebo On/Off pro triak
Analogový výstup 4…20 mA, 0…10V (volitelně)
Další výstupy TTL výstup pro sériovou komunikaci
bzučák (volitelně)
RTC (Real Time Clock) (volitelně)
Rozměry Panel 32 x 74 mm, hloubka 60 mm
Pracovní podmínky 0…60°C, 20…85% vlhkost

Další informace & Možnost nákupu
