Dixell IC111CX iChill zastupuje řadu regulátorů Dixell IC100 iChill a je odpovědí na požadavky řízení jednookruhových chillerů a tepelných čerpadel v reálných podmínkách. Umožňují řízení jednoho kompresoru s regulací otáček ventilátorů. Jsou ideální pro řízení systémů typu vzduch/vzduch, vzduch/voda, voda/voda, různých kompresorových vysoušečů a dalších podobných zařízení.
Funkce a vlastnosti řady Dixell IC111CX iChill:
Dixell IC111CX s klávesnicí VICX610
- Nucené, kombinované odmražování
- Řízení jednoho nebo dvou kompresorů
- Vysoká energetická efektivita
- Možnost připojení SSR na výstup regulátoru
- Funkce snižování zátěže
- Správa alarmů, interní data logger (až 50 alarmů)
- Analogový výstup pro ventilátory kondenzátoru
- NTC, 4..20 mA a 0..5 V analogový vstup
- RTC (Real Time Clock)
- TTL výstup pro rychlé a snadné programování
- Možnost konverze TTL na RS485 a připojení k monitorovacím systémům Xweb
- Výstup pro vzdálenou klávesnici

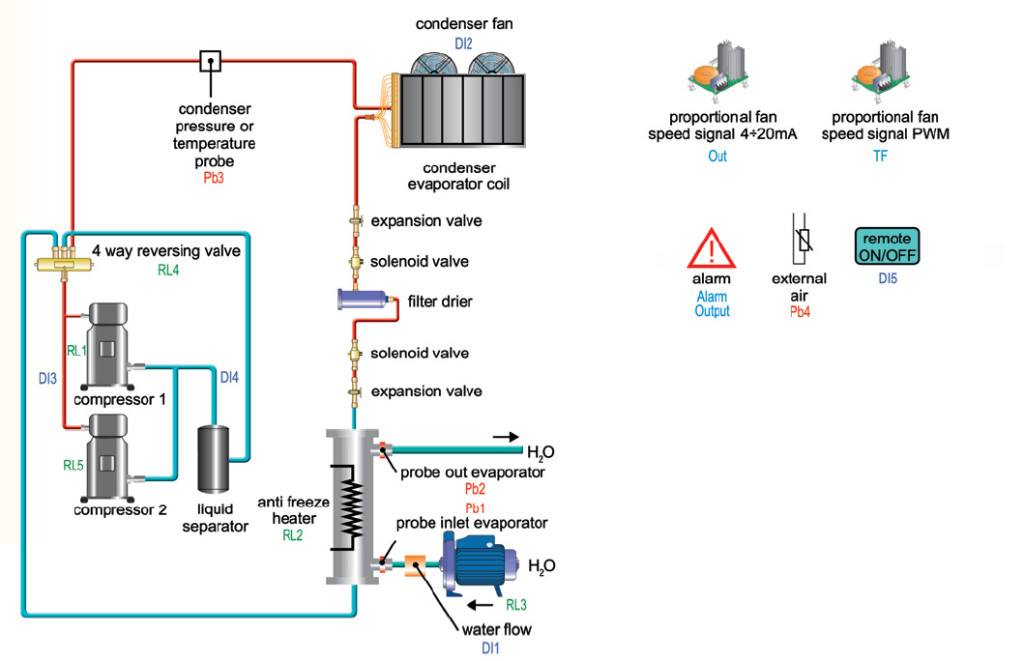

Regulátory Dixell IC111CX iChill jsou určeny pro řízení jednookruhových chillerů, tepelných čerpadel a podobných chladírenských okruhů, které obsahují jeden kompresor. Kromě ovládání kompresorů umožňují řídit čtyřcestný ventil, zpracovávat teplotní signály a signály z tlakových ochran, průtokoměrů, ovládat solenoidové ventily, řídit otáčky ventilátorů, spouštět čerpadla vody, topné spirály a další komponenty používané pro tyto systémy. Typický příklad zapojení, včetně řízených komponent je na následujícím obrázku.
Příklad použití Dixell IC111CX
TECHNICKÉ PARAMETRY Dixell IC111CX |
|
|---|---|
| Napájení | 12, 24 Vss/Vstř ±10 %, 50/60 Hz |
| Spotřeba | max. 5 VA |
| Přesnost při 25 °C | ± 0,5 °C ± 1 číslice |
| Vstupy | 4x PTC/NTC termistor(-50/40 až 150/110°C) nebo 3x PTC/NTC termistor(-50/40 až 150/110°C)+ 4…20mA nebo 3x PTC/NTC termistor(-50/40 až 150/110°C)+ 0…5V 5x nastavitelný digitální vstup |
| Výstupy | 4x spínací relé 8(3) A / 250 V 1x spínací relé 8(3) A / 250 V (volitelně) 1x výstup s otevřeným kolektorem 12Vss 40mA 1x výstupní signál PWM nebo On/Off pro triak Analogový výstup 4…20 mA, 0…10V (volitelně) |
| Další výstupy | TTL výstup pro sériovou komunikaci bzučák (volitelně) RTC (Real Time Clock) (volitelně) |
| Rozměry | Panel 32 x 74 mm, hloubka 60 mm |
| Pracovní podmínky | 0…60°C, 20…85% vlhkost |
