Dixell IC291D

Řada regulátorů Dixell IC291D iChill je odpovědí na požadavky při řízení reálných zařízení chillerů a tepelných čerpadel. Tato řada umožňuje řídit a ovládat chladící jednotky (s dvěma okruhy a až 6ti kompresory, s reverzovatelností), tepelná čerpadla a chillery. Pomocí kompaktního regulátoru získáte možnost řízení a kontroly systémů následujících typů:

Dixell IC291D

Dixell IC291D

  • vzduch / vzduch
  • vzduch / voda
  • voda / voda
  • vysoušeče

Mezi výhody těchto regulátorů patří:

  • nucené odtávání
  • kombinované odtávání
  • spolupráce kompresorů
  • funkce odsávání par (pro start i stop)
  • open collector výstup s nastavením polarity
  • funkce snižování zátěže
  • management alarmů i v pohotovostním stavu
  • management šroubových kompresorů
  • ochrana alarmů před smazáním
  • 4…20mA, 0…10V, PWM výstupy pro řízení ventilátorů kondenzátoru
  • NTC, 4…20mA, 0…5V analogové vstupy

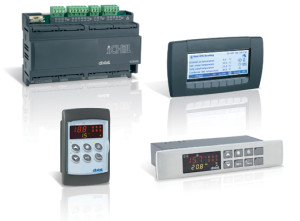

    Dixell IC200 série

    Dixell IC200 série

  • řízení zátěže na základě dynamické žádané hodnoty
  • přepínání vinutí kompresoru trojúhelník-hvězda pro start
  • interní data logger (100 alarmů)
  • RTC (Real Time Clock)
  • zapínání / vypínání zařízení na základě časových pásem
  • funkce úspory energie
  • jednoduché programování pomocí HotKey nebo ProgToolKit
  • RS485 ModBus výstup

Regulátory Dixell IC291D iChill jsou určeny pro řízení dvouokruhových chillerů, tepelných čerpadel a podobných chladírenských okruhů, které obsahují až šest kompresorů. Kromě ovládání kompresorů umožňují řídit čtyřcestné a reverzační ventily, zpracovávat teplotní signály a signály z tlakových ochran, průtokoměrů, ovládat solenoidové ventily, klapky, řídit otáčky ventilátorů, spouštět čerpadla vody, topné spirály a další komponenty používané pro tyto systémy. Dixell IC291D iChill nabízí All-in-One řešení regulace složitých a výkonných HVAC a TZB řešení .

Typický příklad zapojení, včetně řízených komponent je na následujícím obrázku.

Příklad použití Dixell IC291D

Příklad použití Dixell IC291D



TECHNICKÉ PARAMETRY Dixell IC291D

Napájení 12, 24 Vss/Vstř ±10 %, 50/60 Hz
Spotřeba max. 10 VA
Přesnost při 25 °C ± 0,7 °C ± 1 číslice
Vstupy 6x NTC
4x NTC / 4..20mA / 0..5V
18x nastavitelný digitální vstup
Výstupy 14x spínací relé 5(2)A 250Vstř
2x analogový výstup 4..20mA / 0..10V / PWM
4x analogový výstup 0..10V
Další funkce RTC (Real Time Clock)
Bzučák pro hlášení alarmů
TTL výstup
HotKey/ProgToolKit výstup
Vstup pro vzdálenou klávesnici VGI890
Rozměry 10DIN
118 x 175 x 60 mm
Pracovní podmínky -10…55°C, 20…85% vlhkost

Další informace & Možnost nákupu
